PLC_指令

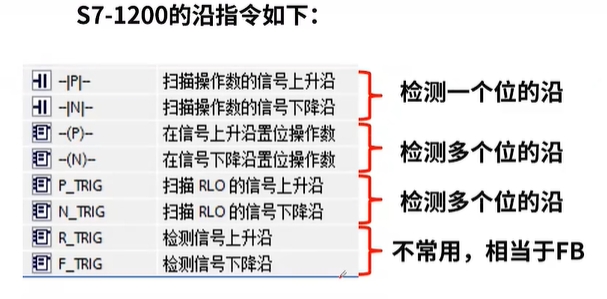

上升沿和下降沿

概念:
1、正跳变触点指令(上升沿):从断开到接通，接通一个扫描周期。2、负跳变触点指令(下降沿):从接通到断开，接通一个扫描周期。S7-200 SMART CPU 支持在程序中合计(上升和下降)使用1024条边(参考SMART帮助)缘检测器指令。

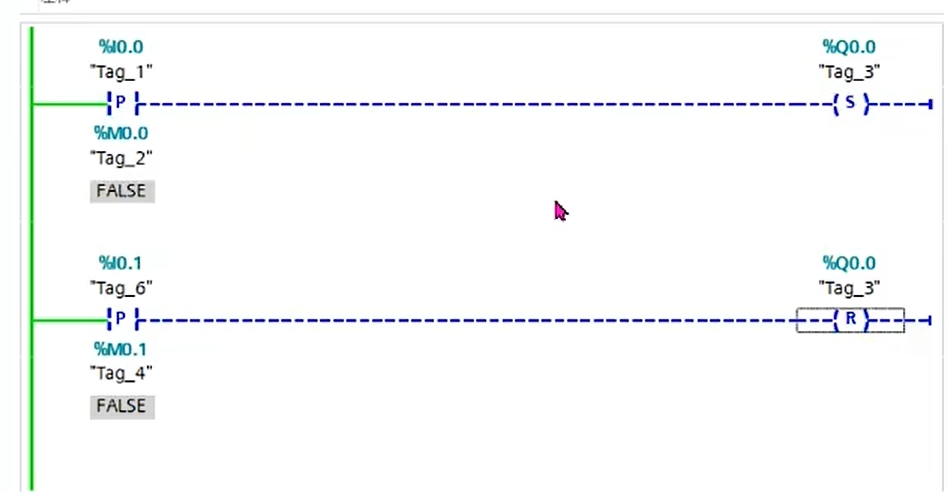

举例1:1台电机，直接启动

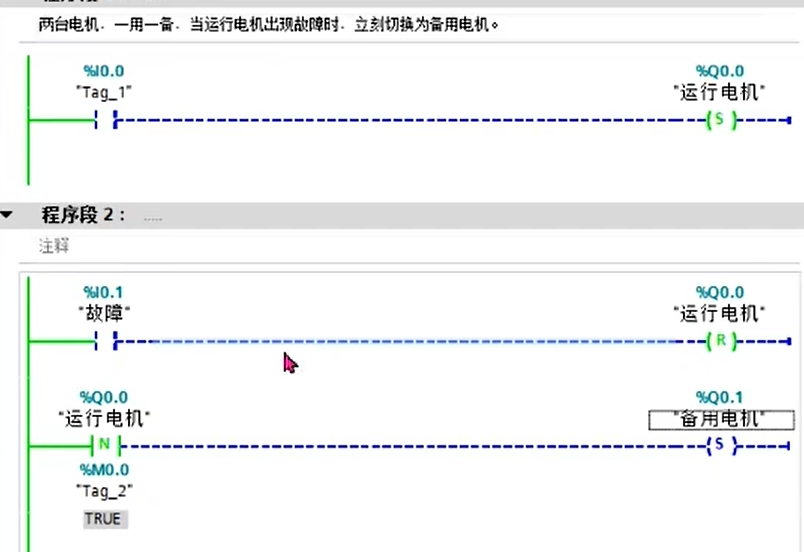

举例2:两台电机，一用一备，当运行电机出现故障时，立刻切换为备用电机

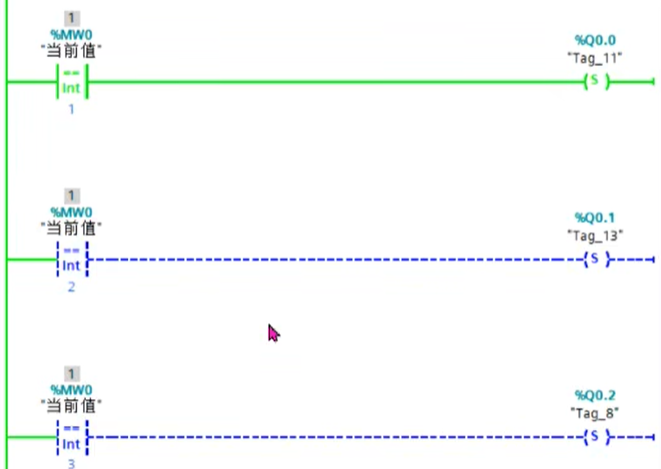

举例1:一个启动按钮，每按一次按钮，就启动一台电机，一共4台电机。
按下停止按钮，全部停止。

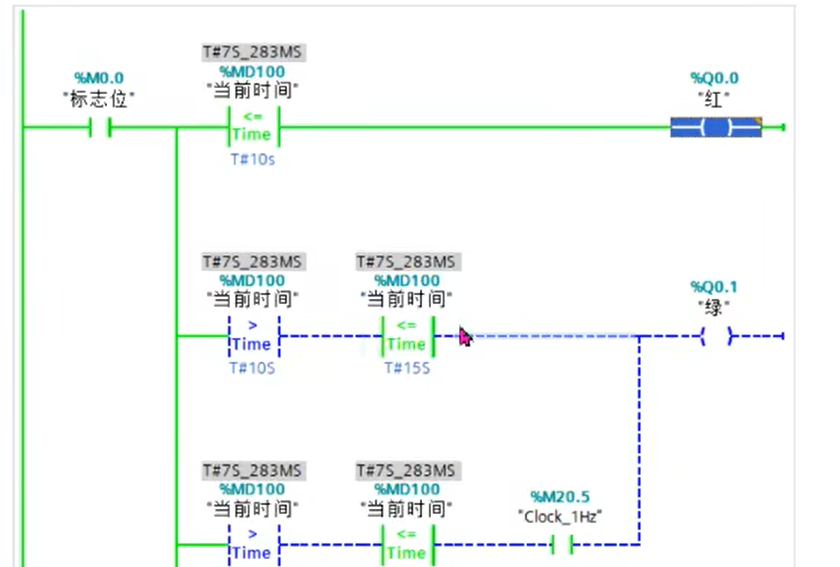

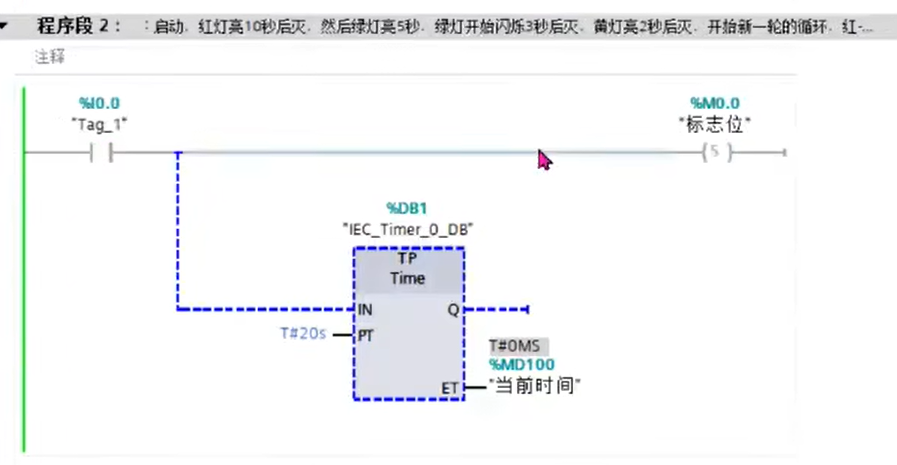

举例2:简易交通灯:启动，红灯亮10秒后灭，然后绿灯亮5秒，绿灯开始闪烁3秒后灭，黄灯亮2秒后灭，开始新一轮的循环，红-绿-绿闪-黄的顺序。可随时停止。
